La transizione energetica verso la produzione e l’impiego di energie rinnovabili sta assumendo caratteri sempre più concreti e l’idrogeno rappresenta la scommessa per un futuro sostenibile. Il supporto della componentistica a quest’evoluzione è rappresentato dalla tecnologia messa appunto in sistemi modulari e/o custom per la filtrazione gas, il fissaggio, l’elettronica e con le soluzioni di raffreddamento per applicazioni idrogeno.
Vuoi conoscere le tecnologie all'avanguardia per i serbatoi a idrogeno?
Clicca sul bottone qui sotto, unisciti al corso di HYDAC Academy e scopri tutto ciò che c'è da sapere per restare aggiornato sulle tecnologie più innovative.
Nelle diverse fasi dell’economia dell’idrogeno, dalla produzione, allo stoccaggio sino all’utilizzo dell’idrogeno, grazie all’elevato contenuto tecnologico raggiunto, queste soluzioni sono in grado di offrire un contributo reale all’efficientamento e all’ottimizzazione dei diversi processi.
In questo articolo parliamo di:
La tecnologia di filtrazione nell’elettrolisi dell’idrogeno e nelle fuell cells svolge la funzione di proteggere i componenti e il sistema dai residui della scissione (KOH) e quella di abbattere la contaminazione solida tipica degli impianti. Generalmente anche i filtri per idrogeno hanno lo scopo di preservare i componenti dalla contaminazione di particelle che possono arrivare nel sistema dall’esterno o da serbatoi e piping non flussati.
I filtri della gamma GCF di HYDAC sono stati ottimizzati per impedire la solidificazione dell’idrossido di potassio (KOH), comunemente chiamato potassa, ed eliminano inoltre gli eventuali residui di acqua. Le molecole di KOH vengono trattenute da questi dispositivi nella fase aerosol. Infatti, qualora questa si solidificasse arrecherebbe notevoli danni ai componenti con conseguenti guasti e usure dell’intero impianto.
Oltre all’elevato grado si separazione ottenibile, questi dispositivi offrono il vantaggio della flessibilità progettuale. Si pensi ad esempio alle power house o ai sistemi gen-set in cui gli spazi a disposizione richiedono una consistente diminuzione degli ingombri. In funzione dei dati applicativi vengono selezionate dimensione e caratteristiche tecniche del filtro. In estrema sintesi, oltre a poter essere fornito a disegno, il filtro viene dimensionato in funzione del layout dell’impianto. La gamma di filtri inox GF3/GFLC per taglia e capacità di filtrazione trova particolare impiego in questa applicazione. Offrono gradi di filtrazione che garantiscono un’elevata efficienza del sistema e un’estrema pulizia dei gas di impianto.
La tecnologia sviluppata dalla divisione elettronica ha dato vita alle serie sensori di pressione HDA 4400 e HDA 8400 utilizzati nelle stazioni di accumulo, di stoccaggio, negli elettrolizzatori e negli stessi veicoli con alimentazione a idrogeno. L’applicabilità di questi dispositivi nell’ambiente idrogeno è resa possibile dagli speciali materiali che li costituiscono specie per gli attacchi al processo dedicati (acciaio inox 316L 1.4435 con contenuto di nichel ≥ 13%).
Gli HDA 4400 vengono adottati nello stoccaggio industriale dell’idrogeno grazie alla triplice certificazione ATEX / IECEx / CSAUS. Inoltre, negli ambienti che richiedono la massima sicurezza funzionale possono essere forniti nella versione ridondante.
Gli HDA 8400 trovano, invece, impiego in elettrolizzatori di dimensioni contenute e nei veicoli alimentati ad idrogeno. Sono, inoltre, certificati secondo la normativa CE 79/2009, relativa all’omologazione dei veicoli a idrogeno. Alla sensoristica si aggiungono centraline e sistemi di controllo programmabili con logiche di controllo per l’automazione delle funzioni macchina.
Il controllo e il mantenimento delle temperature entro i parametri d’esercizio è un requisito fondamentale anche nei processi dell’idrogeno: dagli impianti di elettrolisi, alle infrastrutture di stoccaggio e distribuzione, all’impiego di idrogeno da parte dei più svariati veicoli quali camion, autobus, treni, battelli etc., ai gen-set a cella combustibile, sino alle stazioni di ricarica.
Le diverse tipologie di scambiatori HYDAC (aria, acqua, chiller e cold-plate) e sistemi, trovano impiego anche in questi processi. La capacità progettuale e l’esperienza maturata in settori analoghi hanno infatti già portato alla creazione e produzione, in serie, di soluzioni integrate e complete unite a un supporto e a una gestione a 360° del sistema di raffreddamento.
Il loro compito è quello di gestire al meglio l’equilibrio termico per cui, in relazione alle specifiche esigenze dell’applicazione, possono essere configurate con molteplici componenti quali: gruppo di pompaggio, air-cooler, vaso d’espansione, filtrazione, sensoristica, logica di controllo etc.
Sono sistemi di raffreddamento che, oltre a offrire le massime performance di scambio termico e ottimizzare gli spazi, contribuiscono all’efficienza energetica dell’intero sistema/macchina, alla riduzione dell’impatto acustico e all’automazione d’impianto, il tutto in ottica cost-saving.
In un contesto in cui l’economia circolare ha aperto la strada a nuove sfide progettuali, HYDAC, con la continua ricerca di soluzioni innovative e ad hoc, ha sviluppato un dispositivo per l’efficientamento del sistema di raffreddamento delle celle a combustibile.
Grazie al recupero e uso dell’esausto si incrementa, nelle necessità più estreme, il rendimento del sistema di raffreddamento mantenendo ingombri ridotti.
In estrema sintesi, amplifica l’obiettivo primo delle celle a combustibile, ossia produrre energia pulita a immissione “0”, aumentandone l’efficienza totale.
A queste si aggiunge la competenza specifica raggiunta con l’entrata del marchio Funke nel gruppo Hydac.
Hydac ha recentemente esteso la gamma per il Thermal management con gli scambiatori di calore a fascio tubiero Funke che trovano impiego in svariati ambiti dell’impiantistica industriale e anche in ambito idrogeno possono essere utilizzati nelle diverse fasi dell’economia dell’idrogeno.
Nei processi di produzione dell’idrogeno, come ad esempio nel reforming del metano con vapore (SMR - Steam Methane Reforming), troviamo una specifica applicazione degli scambiatori Funke.
La tecnologia dello scambiatore a fascio tubiero Funke recupera il calore del vapore o dei gas di scarico tipici di queste applicazioni e ne ottiene il massimo rendimento utilizzandolo per pre-riscaldare l’idrogeno.
Anche nel processo di elettrolisi, il calore in eccesso generato dagli elettrolizzatori tramite questa tecnologia può essere utilizzato efficacemente per raffreddare, costantemente e in maniera controllata, l’acqua e i componenti.
Gli scambiatori di calore Funke trovano impiego anche nel Thermal Management delle Fuel Cell: mantenendo stabile la temperatura delle celle a combustibile, evitano che il surriscaldamento danneggi l’impianto.
Dal 1974 Funke calcola e costruisce scambiatori a fascio tubiero che hanno trovato impiego nei più svariati settori, dall’off-shore alla power generation.
Entrata a far parte del gruppo Hydac GMBH nel 2022, oggi è un marchio di riferimento nell’impiantistica industriale.
Parliamo, dunque, di efficienza termica e in ultima analisi energetica che, ottimizzando il processo massimizza l’impiego delle risorse prime, allunga la vita dell’impianto e riduce gli sprechi in linea con i principi dell’economia circolare.

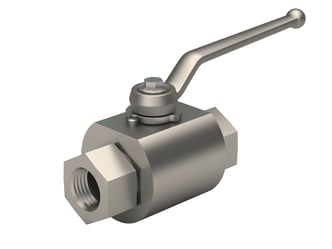

Le valvole a sfera KHBH2 – 64 bar per bassa pressione e KHBRH2 – 500 bar per alte pressioni sono state sviluppate appositamente per applicazioni di idrogeno nelle infrastrutture industriali e possono essere utilizzate in molteplici campi di applicazione.
I materiali attentamente selezionati e i test approfonditi di tenuta e resistenza consentono flussi di lavoro di processo affidabili nei tuoi sistemi.
Per applicazioni personalizzate, forniamo soluzioni su misura.
Sono prodotte in conformità alla DIN EN ISO 15848-1, assicurano una tenuta stagna esterna fino a 1000 volte migliore rispetto ai requisiti TA Luft e sono testate al 100% secondo DIN EN 12266.
Inoltre, i materiali di tenuta sono conformi alla ISO 11114-2 e quindi sono resistenti alla decompressione esplosiva.
Anche la tecnologia di fissaggio raggiunta da HYDAC trova impiego nelle fuell cells stack e per i serbatoi idrogeno. Si tratta di soluzioni pensate per essere altamente customizzabili a fronte dei particolari layout che questi sistemi richiedono. Il sistema brevettato quick release le rende, inoltre, di facile installazione e manutenzione.
L’offerta di HYDAC per il mondo dell’idrogeno è vasta e indefinita, in quanto l’expertise raggiunta in diversi settori oltre che la vastità di gamma e la continua ricerca e sviluppo permettono all’azienda di offrire soluzioni semplici di ingegneria complessa anche partendo dal co-sviluppo progettuale in partnership con il cliente.
