Immagina di avere a disposizione uno strumento universale, capace di offrire la funzionalità adatta per affrontare ogni sfida. I registratori portatili di dati HYDAC sono progettati proprio con questa filosofia. Grazie alla loro grande flessibilità e al funzionamento intuitivo, questi dispositivi rappresentano un compagno affidabile per ogni attività di misurazione. Che si tratti di analizzare sistemi complessi o di effettuare semplici misurazioni, HYDAC offre la soluzione perfetta per ottimizzare la manutenzione e la messa in servizio.
La tecnologia di misurazione HYDAC è adatta sia per applicazioni mobili che industriali. Che si tratti di risolvere problemi, effettuare la messa in servizio, analizzare sistemi o monitorare processi, i registratori portatili HYDAC offrono funzionalità estremamente semplici da utilizzare.
La complessità crescente dell'automazione e la crescente carenza di personale qualificato stanno aumentando le esigenze che una tecnologia di misurazione efficiente deve soddisfare. Il tempo è denaro, sia quando si tratta di identificare i problemi, sia quando si tratta di minimizzare i tempi di inattività. Il numero e la varietà di sensori da leggere e le loro interfacce sono in costante aumento.
La gamma HYDAC di registratori portatili di dati, software, sensori e accessori offre una combinazione di massima flessibilità e facilità d'uso.
Clicca il bottone qui sotto e iscriviti alla nostra newsletter!
In questo articolo parleremo di:

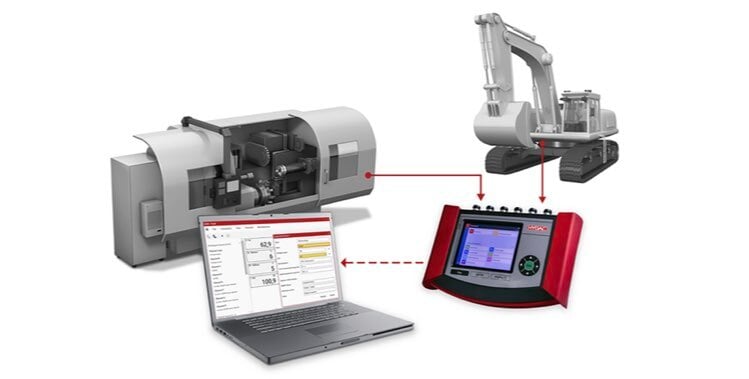

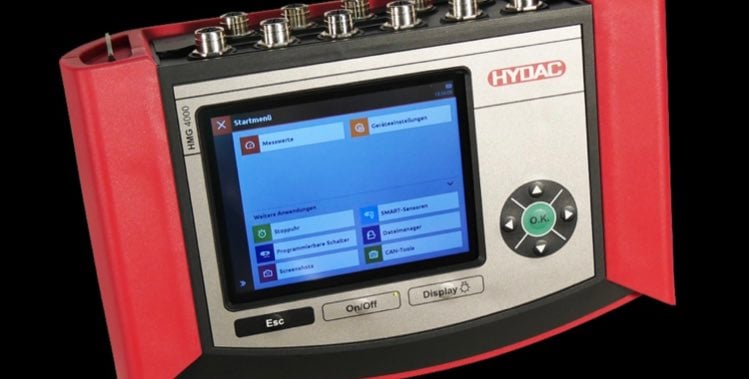

Il data logger HMG 4000 con il nuovo software rinnovato HEWIN, successore di HMGWIN, offre la più ampia gamma di servizi, dalla rapida risoluzione dei problemi o messa in servizio per macchine mobili sul campo, all'analisi approfondita di sistemi complessi e al monitoraggio continuo dei processi. La registrazione di un'ampia gamma di segnali di ingresso e variabili misurate, tra cui pressione, temperatura, portata, posizione, umidità relativa, ecc., la parametrizzazione individuale dei sensori con 8 interfacce analogiche, IO-Link, CAN o SAE J1939 e la visualizzazione simultanea di fino a 100 canali di misura offrono all'utente la massima flessibilità nel completare la propria attività di misurazione.
Il nuovissimo software PC HEWIN HYDAC offre una soluzione completa per visualizzare, analizzare, elaborare, archiviare i dati di misurazione registrati con l'HMG 4000 direttamente sul proprio PC. Che si tratti di registrazioni di misure, registri eventi o dati da interfacce CAN e IO-Link, tutte le informazioni possono essere analizzate in modo comodo.
Diversi sono i vantaggi dell'HMG 4000 data logger, ad esempio:
Le nuove funzionalità comprendono:

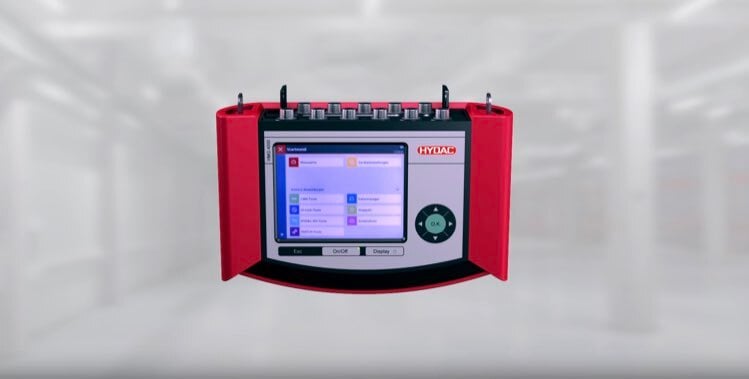

L'HMG 4000 registra sia segnali analogici che digitali per un massimo di 38 sensori contemporaneamente. I sensori HYDAC sia le tipologie di rilevamento automatico, così come tutti i sensori disponibili in commercio standardizzati, possono essere collegati agli ingressi analogici. I sensori brandizzati HYDAC vengono rilevati e impostati automaticamente in termini di variabile misurata, campo di misura e unità. Questi sensori, noti come sensori HSI (HYDAC sensor interface), possono essere collegati a 8 canali di ingresso analogici.
È possibile collegare anche fino a 28 sensori dedicati HYDAC HCSI (HYDAC CAN Sensor Interface) tramite la porta bus CAN, anch'essi con rilevamento automatico del sensore. L'HMG 4000 completa la soluzione applicativa fornendo due ingressi digitali aggiuntivi (ad es. per misurazioni di frequenza o giri/min). È possibile visualizzare contemporaneamente un totale di 100 canali di misura.
Un'apposita porta di programmazione consente di leggere, parametrizzare e duplicare sia i dispositivi IO-Link standard che tutti i sensori HYDAC regolabili/programmabili. Anche senza la conoscenza di uno IODD, l'HMG 4000 rileva un dispositivo IO-Link collegato dopo aver avviato gli "Strumenti IO-Link" nel menu principale e consente l'accesso a tutti i dati IO-Link generici dal dispositivo collegato. Simile a un master USB IO-Link, l'HMG 4000 raggiunge il suo pieno potenziale quando lo IODD del dispositivo IO-Link collegato è disponibile.
La rappresentazione sul display HMG e l'accesso ai dati del sensore avvengono in modo simile a uno strumento standardizzato di configurazione di porte e dispositivi (PDCT) in conformità con le specifiche IO-Link. Entrambi possono essere letti e scritti in modo intuitivo senza la conoscenza di singoli indici e sottoindici ISDU. A scopo di documentazione e archiviazione, i dati operativi rilevanti del dispositivo possono essere salvati in formato html sull'HMG 4000 e anche trasferiti a un PC tramite USB.
Allo stesso modo, le impostazioni e i parametri del dispositivo effettuati dall'utente o letti dal sensore possono essere memorizzati sull'HMG 4000, trasferiti a un PC per la documentazione e utilizzati per la comoda duplicazione su altri dispositivi con lo stesso ID dispositivo. Questo rende l'HMG 4000 lo strumento all-in-one perfetto per tutti i lavori su un sistema IO-Link, sia per la messa in servizio iniziale che per l'assistenza o la manutenzione.
Grazie alla completa integrazione dell'interfaccia di automazione CAN, l'HYDAC HMG 4000 offre la possibilità di visualizzare e registrare segnali analogici, stati digitali e segnali CAN come misurazioni congiunte.
Ciò che rende il registratore portatile HYDAC uno strumento universale in questo caso sono le ampie funzioni di configurazione CAN e le funzioni di diagnostica CAN fornite dall'applicazione "CAN Tool". Con questo strumento della cassetta degli attrezzi dell’ HMG 4000, non sei solo in grado di registrare i messaggi CAN, inclusi i messaggi di errore e interpretarli secondo il protocollo ma lo strumento offre anche la possibilità di configurare facilmente tutti i sensori CAN HYDAC, così come molti sensori CANopen di altri produttori. La rappresentazione e la configurazione degli oggetti CANopen sono controllate tramite file CANopen EDS. È disponibile una semplice procedura guidata soprattutto per i parametri importanti: l'ID nodo/indirizzo del dispositivo e la velocità in bit.
Ogni amministratore CAN sarà impressionato dalla potente procedura guidata per la configurazione dei messaggi CANopen PDO e dei messaggi SRDO funzionalmente sicuri. La capacità di inviare anche messaggi CAN completa perfettamente questo strumento. Questo rende l'HYDAC HMG 4000 la tua cassetta degli attrezzi per la registrazione del segnale, la configurazione CAN e la diagnostica CAN.
HYDAC offre una vasta gamma di registratori portatili di dati e data logger, ideali per la messa in servizio, i banchi di prova e la manutenzione quotidiana. Questi dispositivi, grazie al loro funzionamento intuitivo e alle numerose funzioni, consentono di eseguire una grande varietà di attività di misurazione in modo efficiente e semplice.
Il software HEWIN è lo strumento di analisi ideale per il PC, permettendo la visualizzazione, l'analisi e l'elaborazione dei dati di misurazione HMG 4000, dei registri eventi, dei dati CAN e IO-Link. HEWIN consente anche di definire i simboli CAN e di importare dati peak e dbc, nonché di registrare messaggi CAN.
I sensori HYDAC con rilevamento automatico del sensore sono perfettamente abbinati ai dispositivi di misurazione HYDAC. Il rilevamento automatico del sensore e la configurazione eliminano la necessità di una configurazione manuale, risparmiando tempo e consentendo un utilizzo semplice e veloce.
In definitiva, HYDAC offre consulenza personalizzata per trovare la soluzione più adatta alle esigenze specifiche di ogni cliente: i registratori portatili di dati HYDAC, insieme al data logger HMG 4000 e al software PC-HEWIN, garantiscono precisione e affidabilità per applicazioni industriali e mobili.
